THob

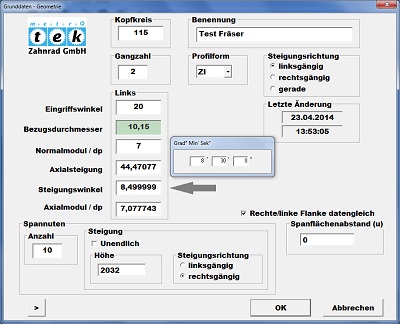

Fräsersoftware zum Prüfen von ein- oder mehrgängigen Wälzfräsern mit gerader oder links- bzw. rechtsgängiger Steigungsrichtung und verschiedenen Profilformen.

Die Auswertung der Messaufgaben kann nach DIN 3968, AGMA 1102-A03 oder frei vorgegebenen Toleranzen inkl. Protuberanz erfolgen.

Prüf- und Auswertemerkmale

• Plan- und Rundlauf fps, frp an beiden Prüfbunden.
• Rundlauf am Zahnkopf frk.
• Form- und Lageabweichung der Spanfläche FfN.
• Teilungsfehler der Spannuten ftN, fuN, FtN.
• Spannutenrichtung fHN an einer Nut.
• Formabweichung der Schneidkante FfS mit oder ohne Protuberanz bzw. Kopfrücknahme, linke und rechte Flanke.
• Abweichung der Zahndicke fs an einem Zahn.
• Steigungshöhe (auch bei mehrgängigen Fräsern) HF, FHF, linke und rechte Flanke.
• Eingriffsteilungsabweichung fe, Fe.

Zusätzlich können diese Auswertungen durchgeführt werden:
• Prüfung von ZI- ZA-, ZC-, ZN und ZK Profilen
• Prüfung beliebiger Zähne und Gänge
• Getrennte Prüfungen von linker und rechter Flanke
• Messung hinter der Schneide (Profil)
• Prüfung von Duplex-Fräsern
• Prüfung der Gangteilung
• Auswertung der Protuberanz
• Wahlmöglichkeit zur Prüfung einzelner Abweichungen z. B. nach dem Schärfen
